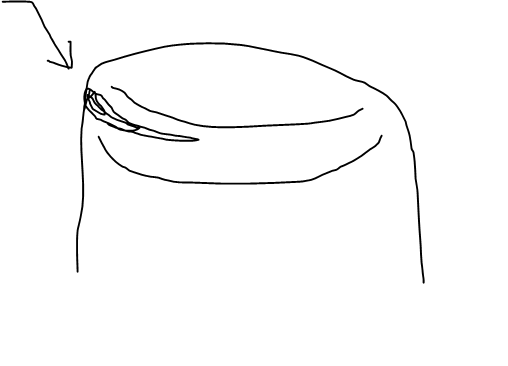

쇼크 라인 : 드로잉 R 부에 펀치에 의해 눌린 자국
발생 원인 :
1. 다이의 Rd가 자연스럽게 가공되지 못했거나 작아서 생긴다.
2. 점도가 없는 드로잉류를 사용하여 윤활역할이 없어서 생간다.
3. 가공 속도가 너무 빨라서 소재의 유입과 변화 이전에 변형으로 생긴다.
대책 : 발생 원인을 찾아서
1번인 경우 다이의 R 가공을 다시 하거나 윤활코팅 ( TD 코팅 ) 등을 하여 매끈하게 해준다.
2번인 경우 극압 드로잉유를 사용한다.
3.번인 경우 속도 조정을 통해서 확인하고 조치 한다.
