일 능력
토크 능력
하중 능력
프레스 기계는 틀 자체를 강성구조로 가공하는것이 무엇보다 중요하다.

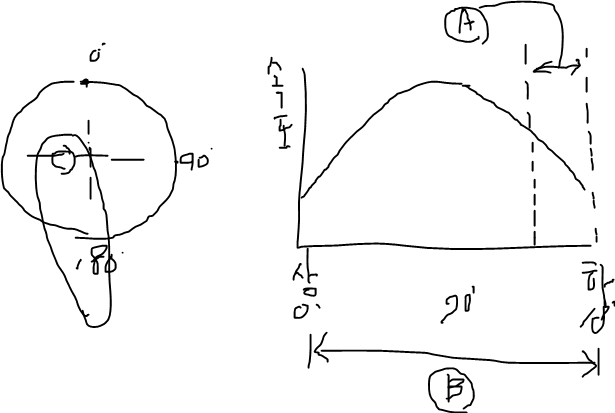

현재 가공되어 있는 형태는 C형구조와 H형구조가 있다. 모터의 회전을 플라이휠을 통해 증폭한후 크랭크축에 움직임에 커넥팅로드로 연결된 슬라이드 (램)은 상사점과 하사점의 움직임을 반복하는데 상사점에서 내려오기 시작하여 하사점에 다다르며 압력 능력을 나타내는 곳이 토크 능력 위치라 한다. 토크 능력은 크랭크의 강성과 커넥팅 로드의 강성으로 능력이 주어진다. 토크 능력이 좋기 위해서는 크랭크의 강성과 커넥팅로드의 강성이 좋아야한다.
하중능력은 얼마만큼의 하중을 발휘하느냐이다. 토크능력(mm) x 하중능력(ton) = 일능력 ( ton . mm) 로 나타낸다.
참조 )
